technische Beschreibung

zur Produktbeschreibung zur Produktanfrage

Baukasten mit System:

Der Verwandlungskünstler

Springen Sie zu:
Basisstation A als Bodengerät


Trichter klein

Trichter groß
Trichteraufsatz für manuelle Bestückung oder automatisch dirket aus einer Spritzgußmaschine
Ausführung C


fahrbar, mit Feststellbremse

  • mit Vorratsbunker
  • Füllvolumen 5 - 20 Liter
  • Ausführung Linearförderantrieb

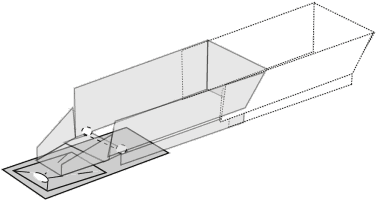

Trichteraufsatz für manuelle Bestückung oder automatisch dirket aus einer Spritzgießmaschine
Ausführung B



  • mit Bandbunker
  • Füllvolumen 15 - 500 (1000) Liter
  • variable Länge, Höhe oder Breite
  • alternativ mit Container oder Silobestückung
Pluspunkte:
  • modular aufbaubar
  • wandlungsfähig
  • Teile schonend
  • nachträglich installierbar ohne Beeinflussung der laufenden Produktion
  • Serienteile standardmäßig
  • jederzeit erweiterbar
  • minimaler Wartungsaufwand
  • Raum und Platz sparend
  • schaffen freier Durchgänge und Fahrwege
  • gute Begehbarkeit
  • Transportweg: beliebig, horizontal, vertikal, nach oben, nach unten, nach vorne, nach hinten oder dazwischen, durch Wände, von Ort zu Ort, von Stock zu Stock, von Gebäude zu Gebäude

nach oben

Ausbaustufen:

Teile auf Luft getragen, dadurch sanftes Gleiten
kissenartig schonend zugeführt


Basisstation A

für Transport aus einer Spritzgußmaschine oder als "Lowcost" zur Selbstmontage


Grundausführung C

mit hotizontaler Weiterführung bzw. Wandbefestigung


Ausführung B

mit vertikaler Weiterführung

nach oben

Technische Daten :
mittlere Fördergeschwindigkeit ca. 12 m/s

Fördermenge je nach Größe und Schüttgutvorkommen

Seitenkanalverdichter
220/380 V, AC, 50 Hz, 25m³ bei 1,5 KW

maximale Teilgröße je nach System oder Kantenlänge 100 mm

Bunkervolumen:   2 -      20 l LFW
15 -      40 l BB mini
40 - 1.000 l BB maxi

Steuerung: SPS
zentral pro Basiseinheit
dezentral als Mehrplatz-system
integrierte Zeitbaustufen
frei programmierbare Abläufe




Ausführung B

mit hotizontaler Weiterführung bzw.
Wandbefestigung


Rohrsysteme :
aus Kunststoff: grau oder natur (durchsichtig)

alternativ aus Edelstahl

Durchmesser : 60, 90, 110, 160 mm

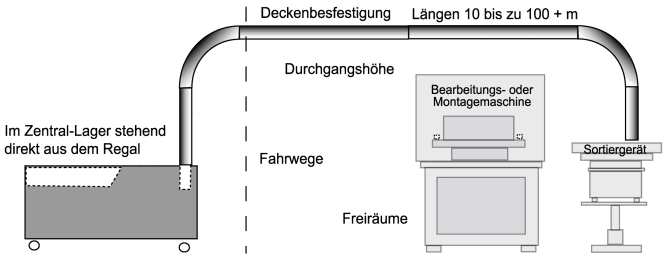

Platzsparend direkt unter der Decke oder in Zwischendecken unsichtbar eingebaut.
Durch Wände hindurch.
